用途：9-19、9-26型高壓離心通風機一 般用於鍛冶爐及高壓強製通風，並可廣泛用於輸送物料，以及輸送無腐蝕、不自燃、不含黏性物質之氣體。介質溫度一般不超過50C，最高不超過80C;介質中所含塵土及硬質顆粒不大於150mg/m3。

結構形式：此通風機為單吸入式，機號(Na)有4.4，5.5, 5.6，6.3，7.1，8.9，10，11.2，12.5，14，16共13個機號。

通風機可製成右旋和左旋兩種形式。從電動機端正視， 如葉輪順時針旋轉稱右旋風機，以“右”表示;逆時針旋轉稱左旋風機，以“左”表示。

風機的出口位置以機殼的出口角度表示。“左”、 “右”均可製成0°、45°、90°、 135°、 180° 、225°共6種角度。

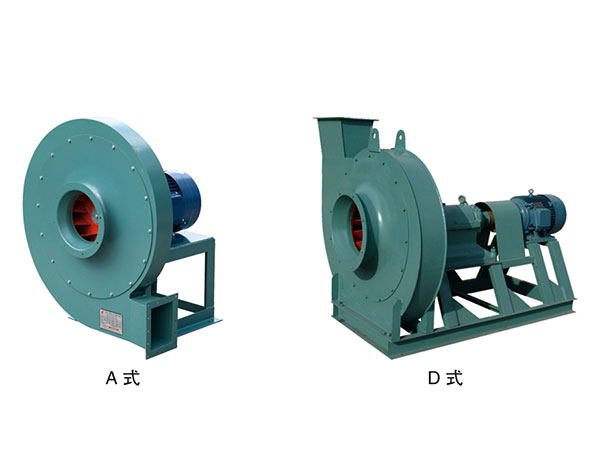

風機的傳動方式為A式(No.4~No.6.3) 和D式(No.7.1 ~No.16)兩種。

整體結構：No.4-~No.6.3主要由葉輪、機殼、進風口、支架等組成; No.7.1 ~ No. 16主要由葉輪、機殼、進風口、傳動部分等組成。

①葉輪。9-19型風機葉片為12片，9-26型風機葉片為16片，均屬前向彎曲葉形。葉輪擴壓器外緣最高圓周速度不超過140m/s。葉輪成形後經靜、動平衡校正，故運轉平穩。

②機殼。用普通鋼板焊接成蝸形殼整體。

③進風口。做成收斂式流線形的整體結構，用螺栓固定在前蓋板組上。

④傳動部分。由主軸、軸承箱、聯軸器等組成。主軸由優質鋼製成。軸承箱整體結構，采用球軸承，用軸承潤滑脂潤滑。

性能與選擇：9-19與9-26 型風機隻給No. 10樣機的無因次性能表及曲線。

由給出的無因次性能表波曲線計算No 10風機的有因次性能的使用狀態力非標準狀態時，必須把非標在狀態的性能換算到標準狀態的性能，然後跟據換算性能選擇風機。
